有人問第一次安裝主板時最怕什么？我怕配件接錯線硬件插錯槽因?yàn)橐坏┎邋e(cuò)，電腦多半倒霉現在我根本不用擔心這個問題，因?yàn)橹靼褰涌谠O(shè)計實在是太科學了，只要我們看清了接口顏色形狀標記等，想犯錯都有難度不信的話，讓我列出實例證明一下
標記派：對準標記錯不了
拿起硬件對準標記接入接口這就是標記派的特點，抓住標記就等于摸清了這一派系的底兒
代表：CPU插槽

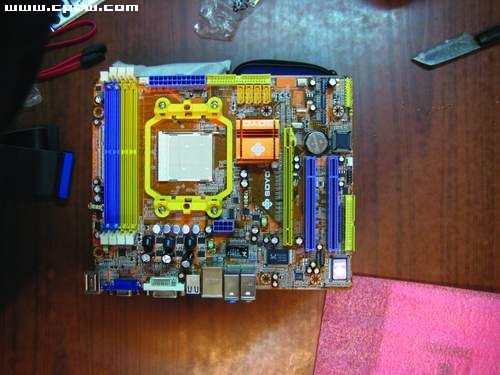

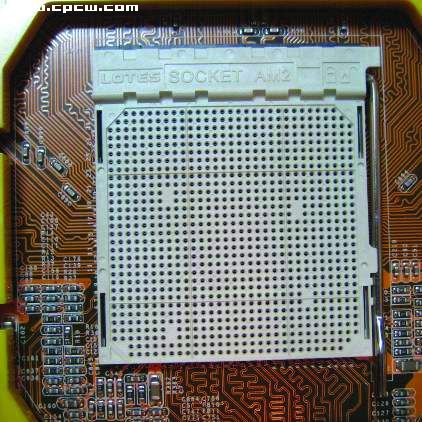

我們先來認識一下CPU插槽，從課前我們看到的主板整體圖片可以得知，CPU插槽在眾多插槽中是比較顯眼的由于我們常見的CPU只有Intel和AMD的，所以我們也只能看到這兩家的CPU插槽AMD CPU采用的是傳統的針腳式接口，所以插槽需要設計成很多孔Intel則把CPU上的針腳插在了主板上，
圖1

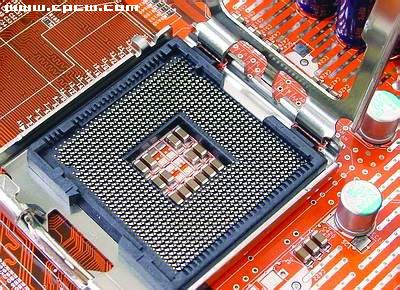

而CPU上只留下一個個的金屬觸點（如圖1）此設計一舉兩得，對于Intel來說，提高了CPU的良品率對于用戶來說，插壞CPU上針腳的事情一去不復返這些針腳和小孔都有各自的功能，如數據傳輸供電等一般來說，每當CPU內部結構有比較明顯的變化時，針腳數量都會有一些變化，比如未來的Intel Nehalem 處理器會把北橋顯示核心都集成到CPU里面，這樣針腳就會由現在的LGA 775接口變成LGA 1366接口
圖2
小貼士：LGA 775表示Intel針腳數，其中數字部分較重要，如775說明CPU上有775個針腳而目前AMD平臺的AM2接口則有940個針腳

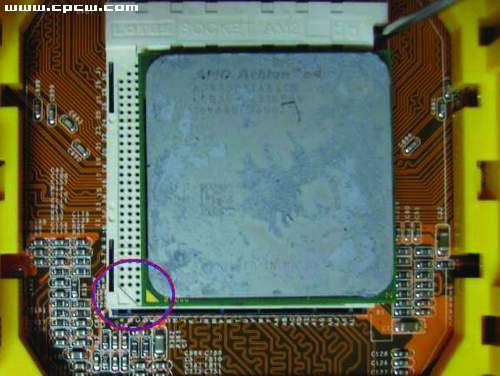

主板設計者和CPU生產者為大家安裝CPU可說是費盡心思我們以AMD平臺為例，大家可以從圖2中看到CPU左下角有一個金屬三角形的標記，而CPU插槽也在同樣的位置上有一個三角形當我們安裝CPU的時候，首先把CPU插槽旁邊的金屬桿豎起來，然后對準這兩個三角標志，水平輕放，最后把金屬桿按下即可
代表：內存插槽

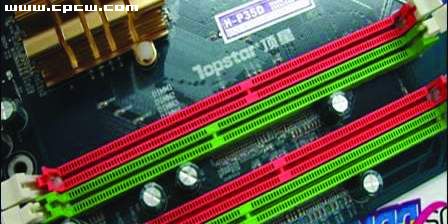

我們平時說的DDRDDR2DDR3就是三代內存，為了有別于其他內存，每一代內存會在針腳數和防呆缺口上稍作變化，比如DDR針腳數為180pin，DDR2的針腳數為240pin，為了放置DDR2內存多出的60pin，工程師只有把DDR2內存的針腳弄得瘦一些，為此插槽也做了相應改動，提高了插槽內的金屬片密度此外，防呆缺口也是區別內存插槽的標志（如圖3）比如在同樣支持DDR3和DDR2內存的主板上防呆缺口差別較大，除非你天生蠻力，不然想插錯都難
圖3
雙通道內存名聲如雷貫耳，目前主流主板絕大部分都支持雙通道，而且動不動就會提供4個內存插槽只有把內存插入正確的插槽，雙通道才會自動打開廠商們?yōu)榱颂峁┓奖�，就直接為這些插槽換上了彩裝，兩個為一組用戶只需要把內存插入相同顏色的雙通道插槽即可
