認識主板的各種接插接口

[日期:2008-07-20] 來源:  作者:九通科技 [字體: ]
小貼士:內存雙通道搭配問題


Intel主流平臺雙通道搭配比較靈活,不同容量,不同頻率的內存可以組成雙通道,比如512MB DDR2 667和1GB DDR2 800可以組成雙通道(總?cè)萘?.5GB,頻率667MHz)當需要在已有的兩根內存基礎上,加一根內存新加的內存不會破壞原有的雙通道


AMD平臺雙通道搭配就沒有Inter這么靈活了,只有相同容量的內存(不同頻率的內存使用時,和Intel的情況相同)才能組成雙通道而且在已有雙通道基礎上加一根內存后,原有的雙通道會被破壞


代表:SATAIDE接口


SATAIDE接口也是雙保險的擁護者從目前的情況看來,用戶已經在硬盤領域認可了SATA接口,但在光驅領域,大家并不買賬這也不得不讓主板廠商添加第三方芯片支持IDE接口


小貼士:Intel從ICH8南橋芯片開始就宣布不再支持IDE接口,所以我們現在看到的Intel芯片組只要南橋比ICH8新,那么要支持IDE接口,需要主板廠商另外添加芯片


主流IDE接口速度為133MB/s,同樣靠顏色和防呆缺口為它的安裝保駕護航現在的IDE連接線一般為三個接頭,兩個接頭接IDE設備,一個接頭接主板,達到數據傳輸?shù)哪康囊话銇?lái)說,藍色接頭接主板,其余兩個接頭接設備而且為了不讓我們接錯,IDE接口還設計了兩個防呆缺口(如圖4)對應安裝就不會犯錯

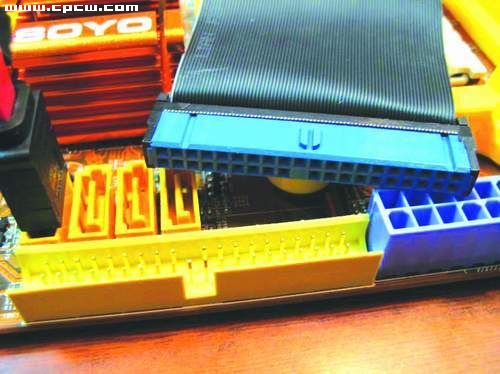

圖4

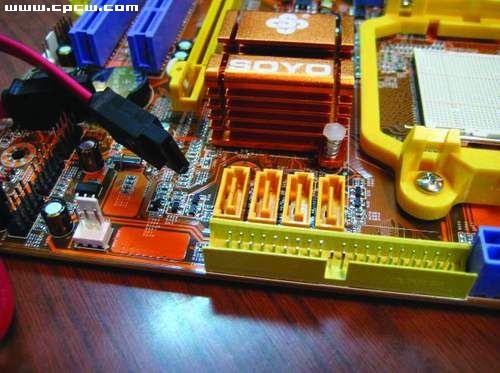

圖5


SATA接口較IDE接口速度更快,目前主流的SATA接口達到了300MB/s的速度,是IDE接口速度一倍多SATA接口呈L型,我們連接時只要把數據線和主板上的接口按照形狀對準就可以了(圖5)


代表:電源接口


電源規范換了一次又一次,但我們會發現2.0版本后的電源幾乎可以通用,這說明這幾代電源相同接口外形變化不大目前主流主板上重要的有為主板供電的24pin電源接口為CPU供電的4pin或者8pin電源接口(向下兼容4pin接口)CPU風扇電源接口和只在部分主板上見到的為顯卡供電的4pin D型接口(圖6)這些電源接口外形之間差別較大,這樣也就從外形上避免了接口相互插錯

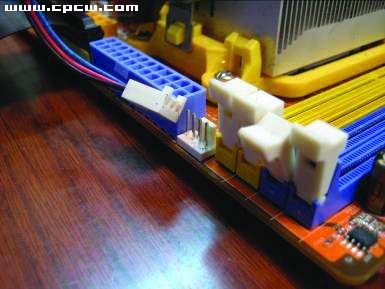

風扇供電接口

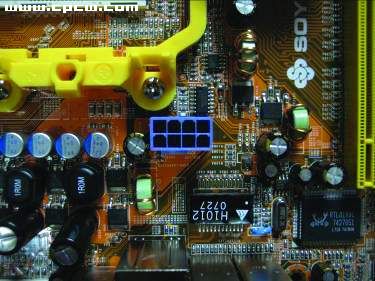

8pin供電接口

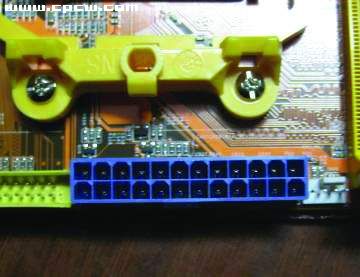

24pin供電接口

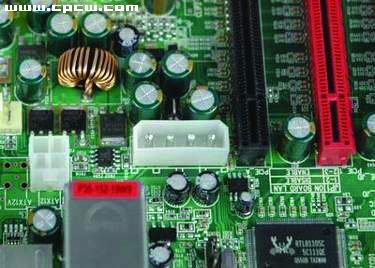

D型接口


小貼士:Intel會根據硬件現狀和發展方向,制定一些電源供電的規則,比如提高電源轉換效率提高安全系數等現在主流的電源規范是ATX 12V 2.22.3

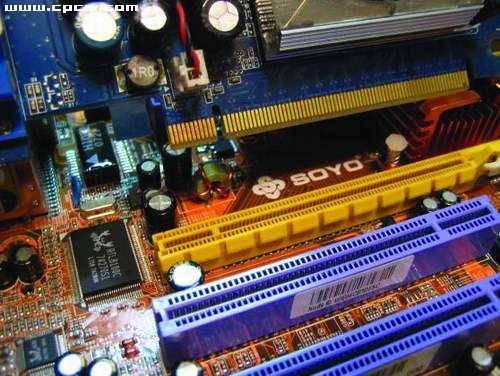

代表:PCI-EPCI插槽


上節課我們簡單介紹了PCI-E 2.0接口,知道它提升了對顯卡供電的能力,接口的數據傳輸速度也由原來的2.5Gbps提升到了5Gbps



PCI-E 2.0
